觸控面板檢測設備怎麼選?電容式、電阻式、車載觸控規格與廠商評估指南
觸控面板檢測這件事,市面上的設備規格從幾十萬到幾百萬都有,差別到底在哪?為什麼有些產線測完良率還是飄?為什麼車載觸控檢測比一般面板貴 2–3 倍卻還是供不應求?又升科技深耕觸控面板檢測超過 15 年,這篇整理電容式、電阻式、Robot 整合、車載觸控 4 大檢測類型的規格差異、適用場景與廠商評估標準,讓你一次搞清楚怎麼選不踩雷。
你會看到 4 大觸控面板檢測類型的完整比較、各類型對應的應用場景、規格判讀重點、廠商選擇 5 大指標,以及實際的 ROI 數據。文末附常見問題與規格簡報下載連結。
? 文章目錄
一、觸控面板檢測為什麼難做?3 個核心挑戰
說白了,觸控面板檢測比一般電子產品檢測難得多。原因在三個地方:
挑戰 1:訊號雜訊比極低
觸控面板的電容變化量是 femtoFarad(fF)等級,比一根頭髮在電場中產生的變化還小。檢測設備如果抗干擾不夠好,良品也會被判成不良。
挑戰 2:人手的不可預測性
標準測試靠機器,但真實使用是人手。手溫、汗水、戴手套、戴指套——這些變數都會讓電容值飄。設備如果沒有模擬「真實使用情境」的能力,工廠測過的面板,到使用者手上還是會出問題。
挑戰 3:規格越來越嚴
從消費電子的觸控手機,到車載中控大螢幕,再到工業控制面板——每個應用對觸控延遲(Latency)、線性度、靈敏度的要求都不一樣。一台檢測設備同時搞定所有規格,幾乎不可能。
這就是為什麼觸控面板檢測設備不是一台機器走天下,而是要依產品類型挑對工具。
二、4 大觸控面板檢測類型完整比較
又升科技的觸控面板檢測產品線涵蓋 4 大類型,對應不同的觸控技術與應用場景:
| 類型 | 適用觸控技術 | 主要應用 | 檢測重點 | 設備複雜度 |
|---|---|---|---|---|
| 電容式 | PCAP 電容式觸控 | 手機、平板、消費電子 | 觸控響應、線性度、多指辨識 | 中高 |
| 電阻式 | 4-wire / 5-wire 電阻 | 工業控制、POS、ATM | 點擊力道、定位精度、耐用性 | 中 |
| Robot 整合 | 全部觸控類型 | 自動化產線、大量生產 | 重複性、稼動率、自動化整合 | 高 |
| 車載觸控 | 車用 PCAP(規格最嚴) | 中控螢幕、儀表板、HUD | 高低溫、振動、戴手套操作 | 極高 |
- 產線量大、規格穩定→ Robot 整合測試
- 消費電子、追求響應→ 電容式測試
- 工業/醫療、追求耐用→ 電阻式測試
- 車用、規格最嚴→ 車載觸控測試
接下來分別深入看每一類型的選型重點。
三、電容式 vs 電阻式:規格判讀與選型重點
這兩種是市場上最常見的觸控技術,但檢測設備邏輯完全不同。
電容式觸控檢測
電容式靠手指(或主動筆)對電容感應層產生的微弱電容變化來判斷觸控位置。檢測設備要做的事是模擬人手,並驗證面板能不能正確辨識。
電容式檢測必驗 5 項:
① 單點/多點觸控辨識(最少要支援 10 點)
② 觸控響應速度(Latency 應 ≤ 80ms)
③ 線性度誤差(一條直線畫過螢幕,誤差應 ≤ ±0.5mm)
④ 邊緣觸控辨識(離螢幕邊 1mm 內仍能正確辨識)
⑤ 雜訊抗擾性(同時開啟充電器仍能正確操作)

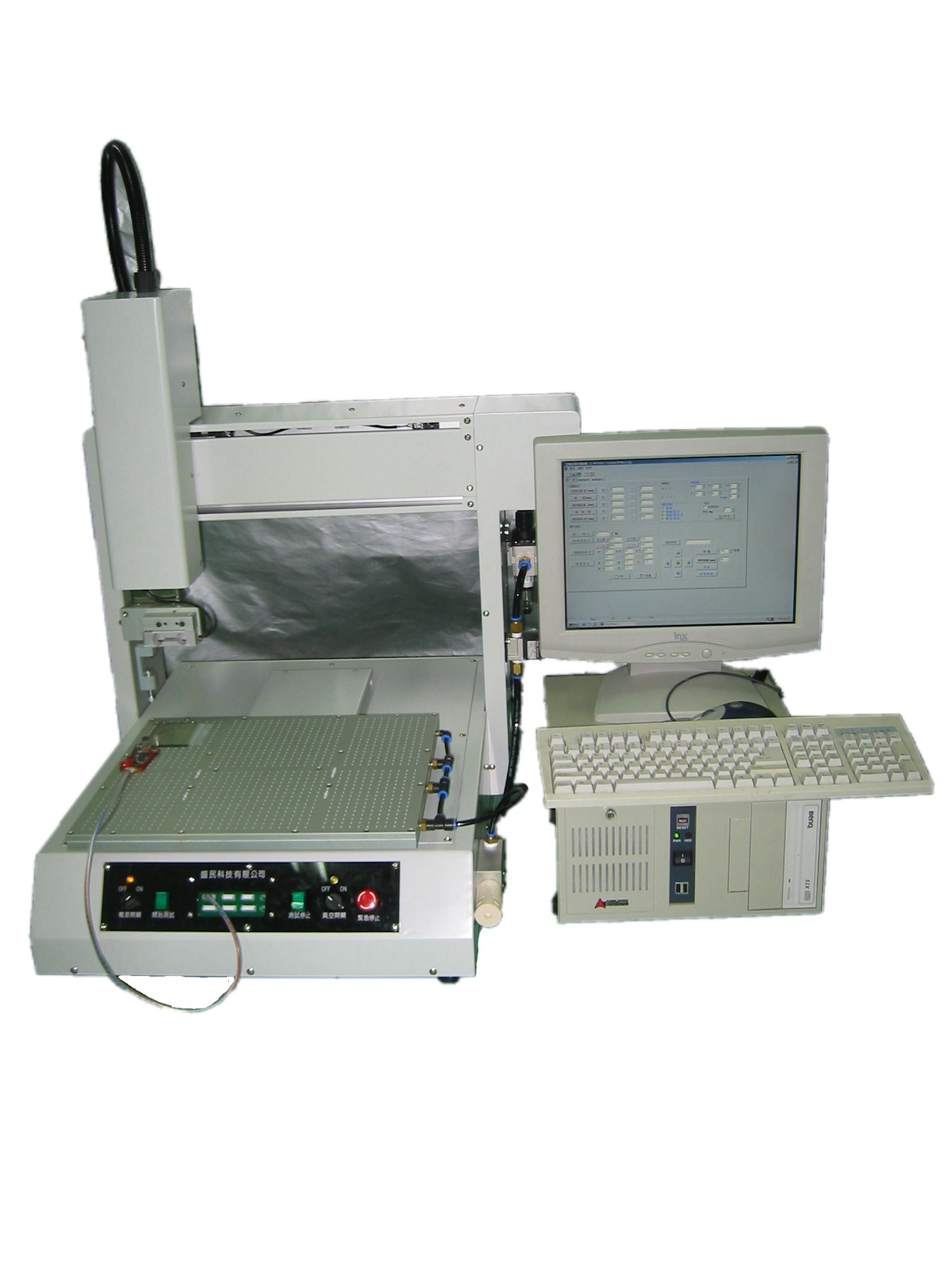

又升科技的 TP-298 雙指電容式觸控面板性能測試機就是針對這 5 項規格設計,搭配自家開發的視覺辨識系統,可同時測試多項指標。
電阻式觸控檢測
電阻式靠按壓兩層導電膜接觸來判斷位置,檢測設備要做的事是模擬不同的按壓力道與工具。
電阻式檢測必驗 4 項:
① 最小可辨識壓力(一般要 ≤ 30g)
② 定位精度(誤差 ≤ ±1mm)
③ 耐用性測試(同點按壓 100 萬次仍正常)
④ 環境耐受度(高溫高濕條件下仍正常運作)
電阻式雖然在消費電子被電容式取代,但工業控制、醫療設備、戶外 ATM 仍大量使用——因為它戴手套也能用、不怕水、不怕油。
四、車載觸控檢測:為什麼規格要求最高?
老實說,車載觸控面板檢測是這 4 類裡面最難做、設備也最貴的。原因是車載環境的規格嚴苛到一般消費電子廠商根本不敢碰。
車載觸控的特殊規格要求
| 項目 | 一般消費電子 | 車載要求 |
|---|---|---|
| 工作溫度 | 0°C ~ 50°C | −40°C ~ +85°C |
| 振動測試 | 不需要 | 依 ISO 16750 規範 |
| 戴手套操作 | 不需要 | 必測(冬季駕駛) |
| 雨天/濕手 | 不需要 | 必測 |
| 觸控延遲 | ≤ 100ms 可接受 | ≤ 50ms |
| 連續操作壽命 | 50 萬次 | 300 萬次以上 |
這就是為什麼一台車載觸控檢測設備動輒 200–500 萬,不是廠商想坑你,而是規格要求真的不一樣。
車載觸控檢測的 3 個關鍵能力
1. 高低溫艙整合:設備要能在 −40°C 到 +85°C 環境下完成測試
2. 振動模擬:搭配振動台同步測試觸控功能
3. 戴手套/濕手模擬:標準的觸控筆無法模擬,需要特殊夾具
又升科技的車載電容觸控面板測試設備整合了以上 3 大能力,目前服務多家國內車用面板廠。

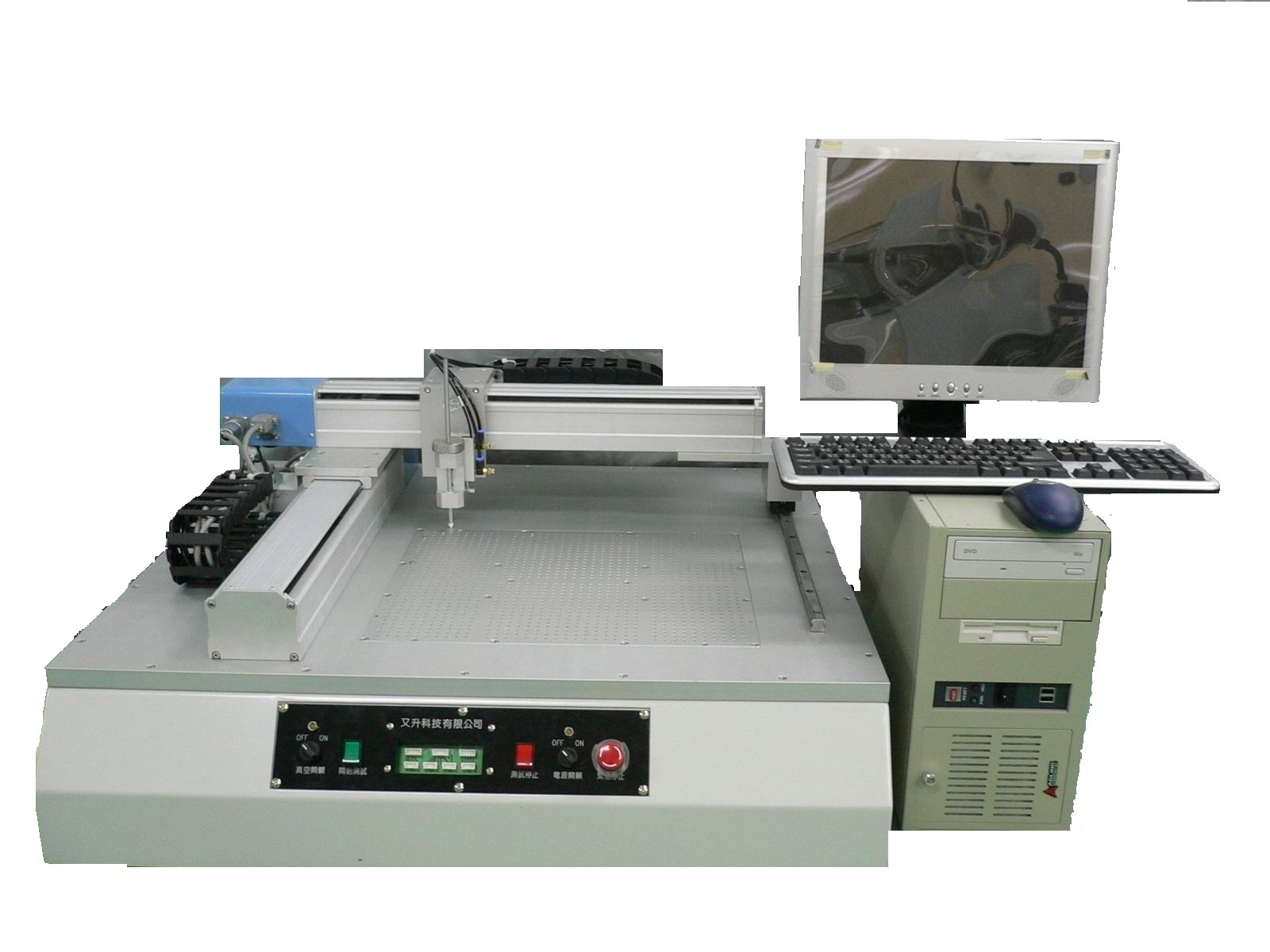

五、Robot 系統整合測試:自動化檢測的最佳解
如果你的產線量大、規格固定,Robot 系統整合測試是 ROI 最漂亮的選擇。
Robot 整合測試的 3 大優勢
1. 重複性極高:機器手臂的定位精度可達 ±0.05mm,比人工測試一致性高 20 倍以上
2. 24 小時不間斷:人工三班制需要 6–8 人,Robot 整合只需 1 人值班
3. 數據自動回收:每次測試結果自動回傳 MES,不良品自動分流
Robot 整合測試的實際案例
某觸控面板廠導入又升科技 Robot 系統整合測試設備後:
| 指標 | 導入前(人工) | 導入後(Robot 整合) | 改善幅度 |
|---|---|---|---|
| 單片測試時間 | 45 秒 | 12 秒 | 快 3.75 倍 |
| 誤判率 | 8% | 1.5% | 降 81% |
| 人力配置 | 6 人 | 1 人 | 省 83% |
| 月產能 | 8,000 片 | 30,000 片 | 3.75 倍 |
| 投資回收期 | — | 5.4 個月 | — |
回收期 5.4 個月,這在製造業是非常漂亮的數字。詳細的 ROI 試算公式可參考前一篇文章。
六、觸控面板檢測廠商評估 5 大指標
設備規格再漂亮,選錯廠商一切歸零。以下 5 個指標是又升科技整理出來的廠商評估清單:
| 指標 | 為什麼重要 | 怎麼確認 |
|---|---|---|
| 核心技術自有度 | 軟體、視覺系統是否自主開發 | 詢問軟體工程師是否在編、視覺系統是哪一家做的 |
| 產業實績 | 是否有同類面板廠的成功案例 | 要求提供 3 個以上同產業客戶名單 |
| 客製化能力 | 能否依產品特殊需求調整 | 看廠商有沒有客製化機構工程師團隊 |
| 售後服務 | 故障響應與零件供應 | 確認 SLA:響應時間、到場時間、零件供應 5 年以上 |
| 驗收標準 | 規格是否寫進合約 | 合約必須包含 FAT/SAT 完整驗收清單 |
老實說,很多廠商 5 項都能講得很漂亮。但合約敢不敢這樣寫才是真的。簽約前一定要白紙黑字確認。
FAQ 常見問題
Q觸控面板檢測設備費用大概多少?
電容式測試機約 80–200 萬、電阻式約 60–150 萬、Robot 整合測試約 200–400 萬、車載觸控檢測設備約 250–500 萬。實際報價依規格與客製化程度而定。
Q電容式觸控面板檢測有哪些必測項目?
5 項必測:多點觸控辨識、觸控響應速度(Latency ≤ 80ms)、線性度誤差(≤ ±0.5mm)、邊緣觸控辨識、雜訊抗擾性。詳細規格見本文第三段。
Q車載觸控檢測設備為什麼比較貴?
車載規格要求極嚴:工作溫度 −40°C ~ +85°C、振動測試(ISO 16750)、戴手套操作、雨天濕手測試、觸控延遲 ≤ 50ms。這些測試需要高低溫艙、振動台、特殊夾具整合,設備複雜度遠高於一般消費電子。
QRobot 系統整合測試的 ROI 多久能回收?
依產線規模而定。中型面板廠(月產能 1–3 萬片)通常 6–8 個月可回收;大型面板廠(月產能 5 萬片以上)可能 3–5 個月就能回收。
Q怎麼選擇觸控面板檢測設備廠商?
看 5 個指標:核心技術自有度、產業實績、客製化能力、售後服務 SLA、驗收標準明確度。詳細評估方法見本文第六段。
又升科技 15 年觸控檢測整合經驗,產品線涵蓋電容式、電阻式、Robot 整合、車載觸控四大領域。我們不只賣設備,更提供從需求評估、客製化設計、驗收交機到售後維護的完整觸控面板測試設備解決方案。
