• UP-200S觸控面板點測機

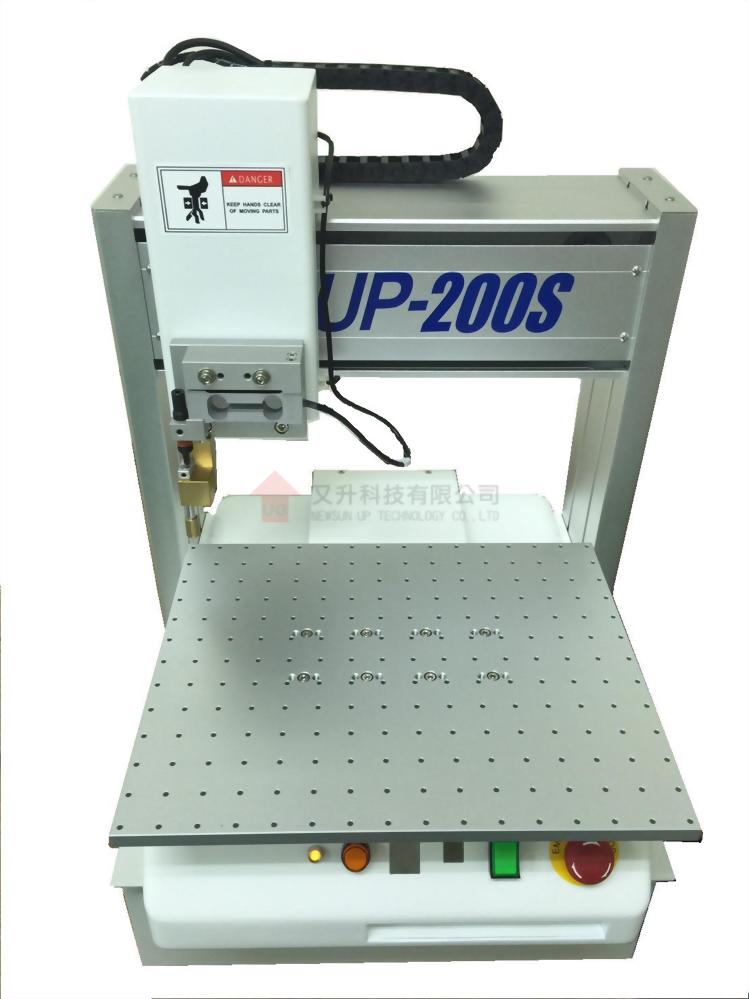

UP-200S FORCE TOUCH測試機

□可携帶式的FORCE TOUCH(3D TOUCH)測試機,可讓客戶隨身携帶驗證工具,即時解決現場發生的問題,研助客戶即時處理現場的問題。
型號 : UP-200S

有鑑於電容式觸控面板的FORCE TOUCH(3D TOUCH)使用越來越廣泛,而IC廠商與觸控應用廠家在調校觸控產品時,遇到問題,需要檢測工具來檢測產品的問題,因為要即時解決現場發生的問題,故我司開發出可携帶式的FORCE TOUCH(3D TOUCH)測試機,可讓客戶隨身携帶驗證工具,研助客戶即時處理現場的問題。


設備適用範圍:

(一)  TOUCH SENSOR GLASS

(二)  T/P MODULE

(三)  IC研發



型號

UP-200S

行程X/Y/Z (mm)

200mm / 200mm /50mm

負重

10 kg / 3 kg

設備尺寸W x Dx H (mm)

390x 380 x640

設備重量

33kg

重現精度

±0.03mm / Axis

資料記錄能力

電腦檔名紀錄可無限延伸組別,每組至少10,000點以上

資料儲存方式

PC

顯示方式

LCD螢幕

馬達系統

5Phase微步進馬達

運動模式

三軸同動三度空間點對點、直線、圓弧

教導模式

電腦直接教導

緊急停止按鈕

設備斷電,動作停止

Z軸荷重

LOAD CELL(五段式50-2500g±2%±2g)可自動偵測點擊荷重

電源

AC Input220V (50~60Hz) 300W

工作環境溼度

20~90% No Condensation

工作環境溫度

10~40℃


功能特點:

1.  單頭控制荷重測試,可得到正確的測試數據。

2.  測試功能:點擊按壓測試

3.  最小接觸面積為f3

a.  銅頭尺寸:f6、810㎜各1個(可另選購 f1.5~f14㎜)

b.  導電橡膠頭尺寸:可另選購 f5~f14㎜。

4.  荷重可自行設定。
