• PSM-300 CCD自動對位中型滾輪式貼合機

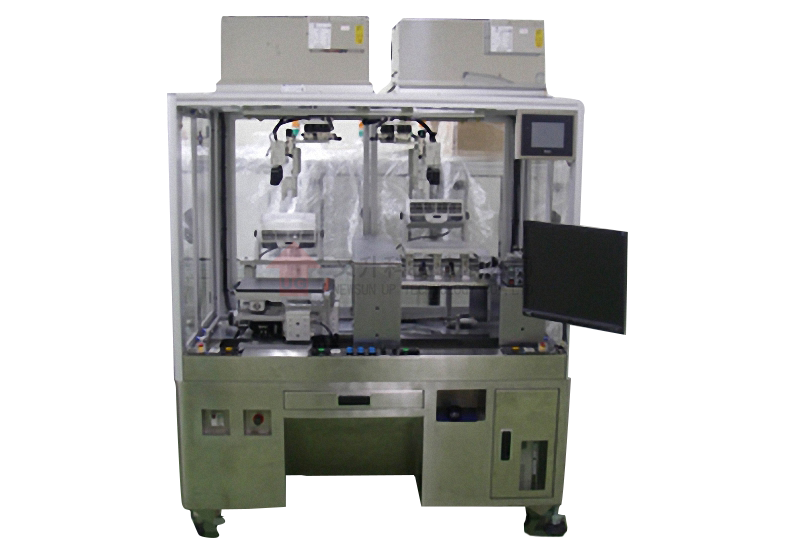

PSM-300 CCD自動對位中型滾輪式貼合機

THOUC WNDOW之中片貼合
型號 : PSM-300

一、設備適用範圍:

THOUC WNDOW之中片貼合


二、功能特點:

1.     使用旋轉氣缸翻轉上平台速度快穩定性高。

2.     左平台XY、θ調整台面,台面穩定性高。

3.     CCD自動對位貼合,組合精準度高。

4.     滾輪式貼合,快速穩定。

5.     PLC系統控制,製程參數可調整。

6.     PC BASE CCD自動軟體對位,操作方便校正容易。



. 基本規格:

1.    PC and PET尺寸  300mm×230mm

2.    PC厚度         0.55/0.7/1.1/1.8 mm

3.    PET厚度        0.15~5 mm

4.    組合容許厚度  0.4~3 mm

5.    組合貼合時間  :約25sec(速度可調整)

6.    滾輪最大出力    30kg

7.    設備尺寸   1450(W)mm×950(D)mm×2000(H)mm

8.    操作平台        :離地 左平台1130mm   右平台1300mm

9.    台面尺寸   335mm×260mm

10. 機台顏色   :電腦色

11. 對位方式   CCD自動對位


. 設備構造:

1.     電控部分 :國際牌PLC人機介面

2.     真空室部份 :

a.     f0.6mm,間隔5mm(左台面和右台面)

b.     上下台面加真空檢知器

c.     真空室開閉 : 電磁開關

b. 真空室開閉:電磁開關

e. 使用真空泵浦(吸真空強度可調)

f. 台面材質: A6061T

g. 平台表面做拋光處理

h. 上下台面間隙可調整

3.     壓力部分:

a.     空氣控制:5/2壓力

b.     壓力控制:裝置精密調整器,以利壓力控制

c.     壓力範圍:MAX: 5㎏/2

d.     滾輪出力

4.     翻轉部分:

a.     旋轉氣缸機構

b.     緩衝機構:緩衝器

        5.  CCD 對位系統:

            a.  CCD CAMERA 40倍X4

            b.  30萬畫素  可視範圍5mm

c.     步進馬達x3組


6.  設備:

a.     電源:AC 220V 單相、60HZ5A

b.     壓縮空氣:5/3

c.     真空度:可調整(PC/PET

d.     排氣:自然排氣

e.     設備操作方式:自動或手動

f.      可調部份:真空度、壓力可調整

g.     設備重量:約800 kg

7.     操作電腦 :

a.     CPU 4核心

b.     RAM 4 GB

c.     硬碟  500 G

d.     網路卡

e.     螢幕  17

f.     WIN XP Professional 操作統1

g.     CCD 自動對位軟體


8.     靜電吹風部份:

a.     左平台靜電BAR

b.     右平台靜電BAR


9.     左平台真空控制部分: 分段處理台面真空


10.  右平台真空控制部分: 開關切換控制台面真空吸力調整


11.  計數功能 : 計數生產數量及數量歸零動作


12.  壓合滾輪 : f15mm PU材質硬度50 5(可依客戶指定硬度)
