• PSM-500小型CCD自動對枉壓一體機

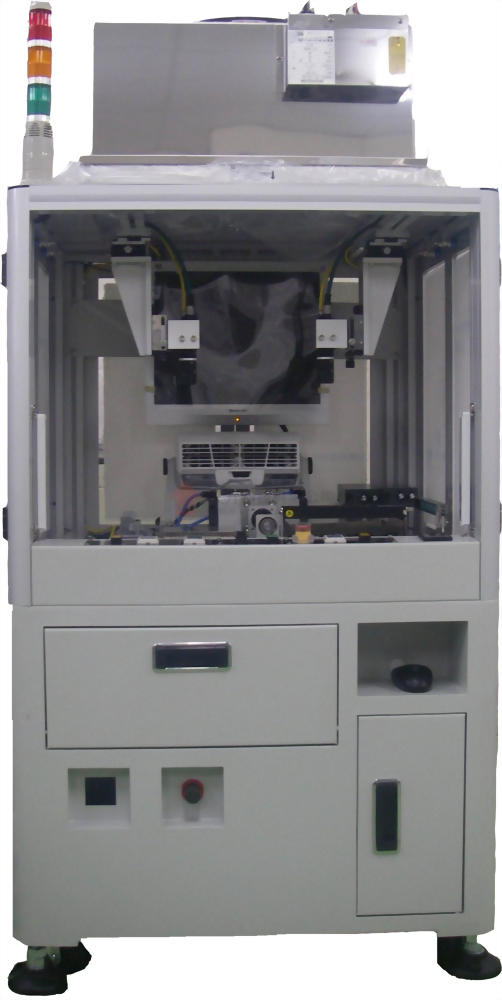

PSM-500小型CCD自動對枉壓一體機

觸控面板之小片雙面膠框壓貼合。
型號 : PSM-500

一、設備適用範圍:

觸控面板之小片雙面膠框壓貼合


二、功能特點:

    2-1 使用旋轉氣缸翻轉速度快穩定性高。

    2-2 X、Y、θ調整台面,台面穩定性高。

    2-3 CCD自動對位組合,組合精準度高。

    2-4 台面特殊調質處理,不易變形。

    2-5 電腦系統控制,製程參數可靈活調整(儲存參數依硬碟大小)。

    2-6 電腦系統,人機介面視窗化。



. 基本規格:

1.    Glass and Film尺寸:115mm*65mm

2.    玻璃厚度        : 0.55/0.7/1.1/1.8 mm

3.    Film/雙面膠厚度  : 0.25~0.35 mm

4.    組合容許厚度  : 0.4~3 mm

5.    台面最大出力    :25kg(>5Kg/cm2)

6.    對位精準度:0.1mm

7.    設備尺寸   800mm×720mm×1630mm

8.    台面尺寸   155mm×105mm

9.    機台顏色   :電腦色

10.   對位方式   CCD自動對位

11.   Tact time   :機構動作18sec(組立壓合時間為製程參數,故不在機構動作

              時間範圍內



. 設備構造:

1.     電腦部分 :

a.     TFT LCD monitor size : 17inch

b.     解析度 : 1024 * 768 pixel

c.     CPU    :  P4 1.6 GHZ

d.     硬碟   160 GB

e.     DRAM  : 256 MB


2.     真空室部份:

a.  f1mm, 間隔5mm (Glass) [真空孔分佈面積110 mm * 60 mm]

b.  f1.0mm間隔5mm(Film), [真空孔分佈面積110 mm * 60 mm]

c.  加真空檢知器

d.  真空室開閉:電磁開關


3.     壓力部分:

a.空氣控制:5/2壓力

b.壓力控制:裝置精密調整器,以利壓力控制

c.壓力範圍:MAX: 5/2

d.氣壓缸出力


4.     翻轉部分:

a.     旋轉氣壓缸翻轉

b.     緩衝機構:緩衝器

c.     上板定位:氣缸


5.     CCD對位系統:

a.     CCD CAMERA40倍×2

b.     螢幕9寸黑白×2

c.     步進馬達×3



6.     設備:

a.     電源:AC 220V 單相、50/60HZ5A

b.     壓縮空氣:5/3

c.     真空度:可調整(GLASS/Film

d.     排氣:自然排氣

e.     設備操作方式:自動或手動

f.      可調部份: 真空度、壓力可調整

g.     下台面加熱

h.     下台面組立網框

i.      上、下台面腳踏開關

j.      設備重量:約250

7.     靜電吹風部分:靜電風扇


8.     計數功能:計數生產數量及數量歸零動作


9.     除塵部分:機台頂側安裝HEPA


10.  保護措施:安全光柵一組
